  REGULADORES A MICROPROCESADOR PARA EL CONTROL DEL SECADO DE LA MADERA MOD. R33-I Y R33 PLUS


Son instrumentos de medida y control para el secado de la madera completamente automáticos, que se pueden configurar para secaderos de tipo convencional por recambio de aire, o del tipo a condensación con compresor a ciclo frigorifico. El programa y la gestión de los actuadores estan desarrollados en manera diferenciada, de tal modo de exaltar las diferentes características de los dos sistemas.
Los aparatos son muy compactos y construidos en tecnología de tipo S M T - surface mounting technology (componentes miniatura soldados en superficie). El sistema esta controlado por un microprocesador y en la versión R33 PLUS la tarjeta de adquisición de datos remotos comunica a travès de una interfaz serie RS 485, galvanicamente aislada.
La ficha de adquisición de datos adopta un innovativo sistema de medida de las sondas madera MP y humedad del aire consiguiendo así una medida más estable y precisa.
Sobre el frente hay un display alfanumérico retroiluminado, que en dos lineas, visualiza claramente todos los parámetros de medida y programación, mientras que el teclado le permite al operador programar y reconocer el estado del secado según su necesidad.

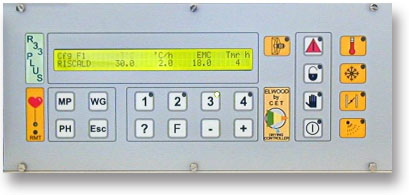

MOD. R33 PLUS
R33 PLUS


LAS ALARMAS
Las anomalías de funcionamiento son señaladas claramente al operador por el led rojo junto al ideograma de alarma; oprimiendo la tecla correspondiente sobre el display aparecerá la indicación del tipo de alarma y cuales salidas rele se activan o desactivan como consecuencia. .


LOS MANDOS AUXILIARES
La programación puede ser protegida contra la acción impropia de personal extraño al sistema oprimiendo la tecla, Lock . Con el control" "Manual es posible conseguir un clima dentro del secadero no determinado por el esquema de las fases, sino sencillamente programando temperatura y humedad de equilibrio.
Oprimiendo la tecla "Guía en línea" se pueden leer una serie de indicaciones que ayudan al operador a comprender que es lo que está ocurriendo durante el secado.


MEMORIA DE 24 PROGRAMAS
En la memoria de archivo del regulador R33 hay 24 programas de secado según los varios tipos de madera existentes, y que pueden ser utilizados en su configuración de base, o bien personalizados.

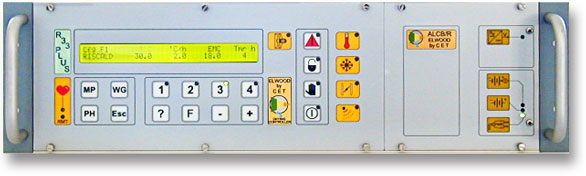

MOD. R33 PLUS (montato in supporto rack con alimentatore)
MOD. R33 PLUS 19" - DIM. Cm 12 x 48 x 31 (H x L x P)


- ENTRADAS -
La unidad de base R33-LOS tiene la tarjeta de adquisición de medidas en su interior. Sobre el lado derecho del aparato se realizan las conexiones a través de una bornera adecuada.

Entradas R33-LOS:
1 medida EMC - Humedad de equilibrio
1 medida T - Temperatura
4 medidas MP - Sondas madera

La unidad R33 PLUS tiene la tarjeta de adquisición de medidas separadas y unida por interfaz serie RS 485. Los valores de temperatura y EMC registrados por el par de sondas pueden ser utilizados según la tipología de instalación de manera individual, alternada, o media.

Entradas R33 PLUS:
2 medidas EMC - Humedad de equilibrio
2 medidas T - Temperatura
8 medidas MP - Sondas madera

- SALIDAS --
Siempre sobre lado izquierdo están las conexiones entre los relè del aparato y las unidades que sirven para el funcionamiento del secadero. Recordamos que la máxima corriente sobre los contactos relé puede ser de un amper. (1 A)
Las salidas se distinguen según el sistema:

Secaderos de tipo convencional:   De tipo a condensación: :

- Ventilación   - Ventilación
- Calefacción   - Calefacción
- Enfriamiento   - Compuertas
- Compuertas   - Compresor
- Pulverizador   - Pulverizador

En la versión R33 PLUS tambièn existe una salida para invertir la marcha de los ventiladores, y una salida analògica 0/10 V para el inverter.


Esempio di quadri con centraline di controllo mod.R33

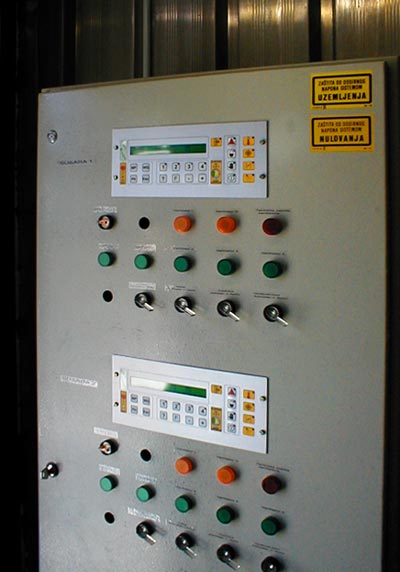

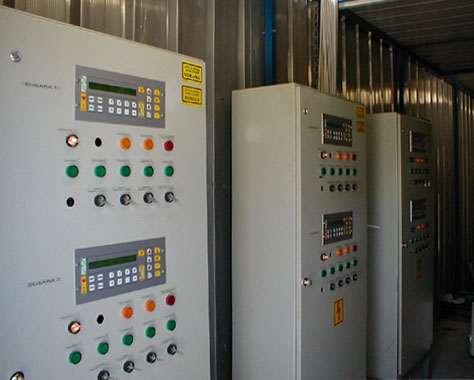

Ejemplos de cuadros con centralitas de control mod.R33
